塗装ブースを適切に設置することが、完璧な仕上げと高額な再作業の違いを生み出します。多くの施設管理者は、初期の設置不良に起因する汚染、不均一な空気の流れ、安全コンプライアンスの問題に苦しんでいます。このガイドでは、NFPA 33基準を満たし、仕上げの生産性を最大化する、ほこりのない効率的なスプレーブースを作るための重要なステップをすべてご紹介します。新しいブースの設置でも既存のシステムのアップグレードでも、レイアウト、換気、メンテナンスの最適化方法を学び、毎回優れた結果を得ることができます。
目次
- 作業スペースの準備とペイントブースのレイアウトを計画しましょう
- ペイントブース部品のステップバイステップ設置
- 塗装ブースを最適でホコリのない状態に保つためにメンテナンスと管理
- 塗装ブースの表面はほこり防止フィルムで保護しましょう
- FAQ
主なポイント
| ポイント | 詳細 |
|---|---|
| ブースの種類選択 | ダウンドラフトブースは、クロスドラフトやセミダウンドラフト設計に比べて垂直気流による優れた粉塵制御を提供します。 |
| NFPA 33の遵守 | 専門的な設置は100 FPMの面速を満たし、防爆電気システムを使用し、消火機能を含める必要があります。 |
| フィルターのメンテナンススケジュール | 排気フィルターは80〜100時間ごとに交換し、毎月フィルターを事前に交換して空気の流れを維持し、汚染を防ぎましょう。 |
| ワークフロー分離 | 異なる色の作業は少なくとも3フィート間隔を空けておき、交差汚染を避けるために仕上げのサイクルを戦略的にスケジュールしてください。 |
| 生産性最適化 | 適切にメンテナンスされたブースは、1日に4〜6回の塗装サイクルを達成し、安定した転送効率と最小限の欠陥を実現しています。 |
作業スペースを準備し、ペイントブースのレイアウトを計画しましょう
単一のフレームメンバーをボルトで固定したりダクトを接続したりする前に、ブースの種類、作業スペースの整理、ユーティリティの要件に対応する包括的な計画が必要です。ブースの選択は仕上げの品質や運営効率に直接影響します。 ダウンドラフトブースは垂直方向の空気流を供給 し、オーバースプレーをフロアフィルターを通して引き下ろすため、ほこりのない表面が絶対に確保されない高品質な自動車リフィニッシュに最適です。クロスドラフトシステムは、空気を水平に一方の壁から反対側へ押し出すため、完璧よりも速度が重要な工業用途に適しています。セミダウンドラフトブースは中間点を備え、オーバーヘッドエア入力とリアウォールエキゾーストを組み合わせています。
作業スペースには、塗装、乾燥、ステージングのための明確なゾーンが必要です。塗装はブース内で行われますが、マスキング、準備、クールダウンのために隣接するエリアが必要です。ブースの位置を整えて、車の流れがボトルネックにならないようにしましょう。典型的な工場レイアウトでは、ブースは中央に配置され、上流には準備ステーション、下流にはディテールベイがあります。この直線的なワークフローは、戻りを防ぎ、通行人による汚染リスクを減らします。
ユーティリティプランニングは、アマチュアの設置とプロの設置を区別します。電気サービスは高消費電力の排気ファンをサポートしなければならず、通常は適切な接地付きの220〜240V回路が必要です。暖房ブース用のガス接続は、目標温度と地域の気候に基づいたサイズ計算が必要です。ブース内のすべての電気部品は、可燃性蒸気の発火を防ぐために防爆性でなければなりません。スプレーガン用の圧縮空気管も忘れずに、結露の問題で仕上げを台無しにしないよう配置してください。
換気設計は、ほこりのない結果を得るか、それとも絶え間ない再作業を実現するかを決定します。システムは塗装ゾーン全体に均一な空気の流れを供給しつつ、入ってくる空気をろ過し、オーバースプレーを安全に排出しなければなりません。温度管理は塗料の流れを適切に保ち、乾燥を早めて、垂れやたるみを起こさないようにします。照明は標準的な照明器具が爆発の危険を引き起こすため、特別な注意が必要です。クラスI、ディビジョン1環境に対応し、均一で影のない照明を提供する器具が必要です。
商業運営においてNFPA 33準拠は任意ではありません。この規格は、特定の建築材料、空気流量、電気仕様、防火対策を義務付けています。壁や天井は不燃性であるか、耐火コーティングで処理されている必要があります。床の構造は、車両の重量を支えながら溶剤の浸透を防ぐ必要があります。一部の管轄区域ではNFPAの最低基準を超える追加の制限を課すため、早めに地域のコード要件を確認してください。
プロのコツ:物理的な作業を始める前に、ユーティリティの配線を紙にマッピングしておくと良いです。二度測定し、一度切るのも、高電圧の電気やガス配管を配線する際には、配置が間違っていると何千ドルもかかる場合は二重に適用されます。
用途ごとのブースタイプ比較:
| ブースの種類 | 気流パターン | ベスト・フォー | 典型的なコストレンジ |
|---|---|---|---|
| ダウンドラフト | 垂直のトップからフロアまで | 高級自動車リフィニッシュ | $15,000-$50,000+ |
| クロスドラフト | 壁から壁までの水平な位置 | 工業生産の絵画 | 8,000ドルから25,000ドル |
| セミダウンドラフト | 天井から後壁にかけて斜めに傾斜しています | 中級自動車板金工場 | 1万ドルから3万5千ドル |
| オープンフェイス | 前後に囲いなし | 大型機器コーティング | 5,000ドルから15,000ドル |
塗装ブース部品の段階的な設置

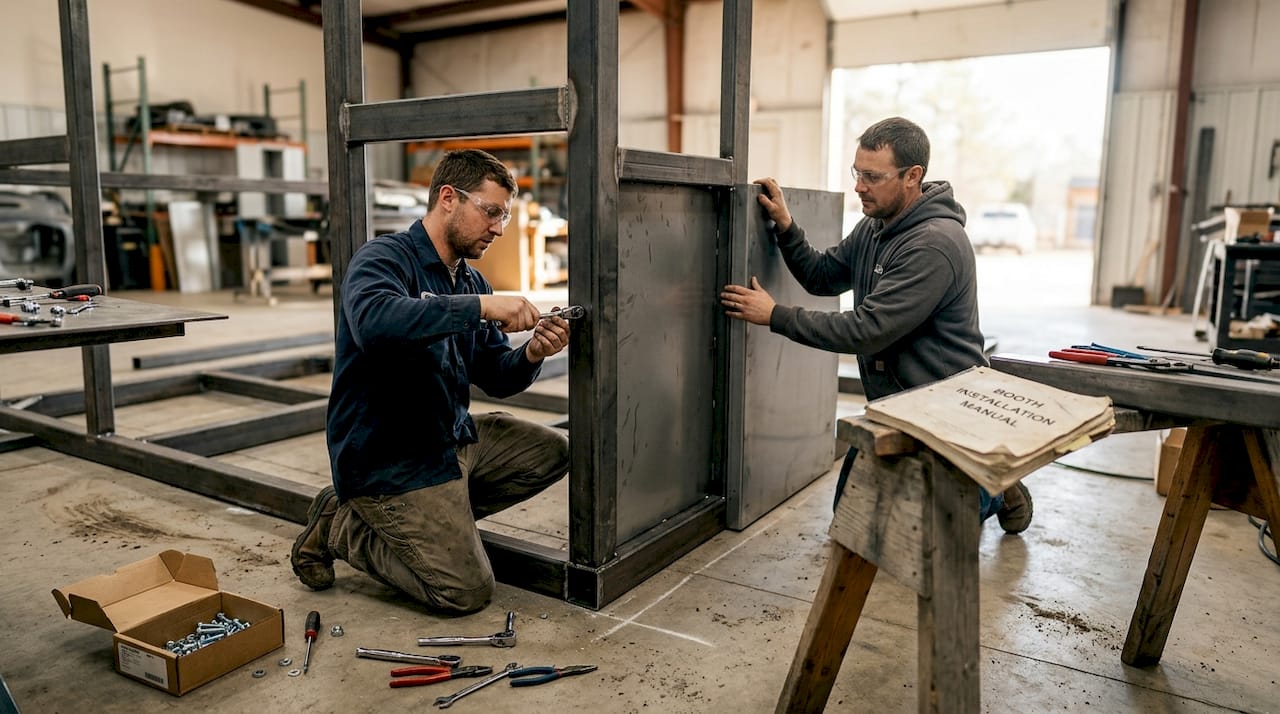

まずはメーカーの説明書を基準にしてフレーム組み立てを行い、すべての寸法を実際のスペースと照らし合わせてください。建物の床が水平でなく、壁も垂直でないため、ブースは設計通りに完璧に収まることはほとんどありません。壁を建てる前にベースフレームレベルをシムしておくと、ビルド全体を通してアライメントの問題に悩まされます。ほとんどの現代のブースはモジュール式パネルをインターロックしていますが、空気漏れが原因で慎重に計算された気流パターンを壊さないように、すべての接合部を密閉する必要があります。
電気およびガス接続には、ほとんどの法域で有資格の専門家が必要ですし、それには正当な理由があります。配線のミスが一つでも、ブースを火の玉に変える点火源を生み出すことがあります。すべての金属部品をアースして、静電気の蓄積を除去し、ほこりを引き寄せて火花を発生させます。電気パネルはブースの外側に設置し、ファン、照明、加熱要素の回路が明確に表示されているべきです。ガス管には緊急時にブースの外からアクセス可能な遮断弁が必要です。
換気の設置は、ブースが設計通りに機能するか、それとも高額な失望に終わるかを左右します。NFPA 33では、オーバースプレーを効果的に捕捉するためにブース開口時の 面速度が100 FPMと要求 されています。ブースの寸法に基づいて必要なCFMを計算し、フィルター抵抗を克服しつつ目標速度を維持する十分な容量を持つファンを選びます。排気ファンは通常、屋根や外壁に取り付けられ、断熱ダクトを通じて結露を防ぐためにブースに接続されています。
ろ過システムは仕上げ品質や運用コストに直接影響するため、注意が必要です。吸気フィルターは、入ってくる空気から塗装面に届く前にホコリを除去します。これらは通常、粗い前ろ過から始まって大きな粒子を捕らえる細かい媒体を使い、その後微細な汚染物質を除去するより細かいフィルターを用いていきます。排気フィルターはオーバースプレーを建物から排出する前に捕捉し、環境を保護し、近隣住民が規制当局に通報するのを防ぎます。
照明設置は厳格な安全プロトコルに従います。なぜなら、どんな火花でも溶媒蒸気を引火させる可能性があるからです。防爆器具は標準的なショップライトより高価ですが、内部のアークや火花を抑えるよう設計されています。表面の欠陥を隠す影を消すためにライトの位置を整えましょう。ほとんどのプロのブースでは、天井と側面の照明を組み合わせて、垂直面と水平面に均一な照明を提供します。LED照明器具は従来の技術よりも発熱が少なく、冷却負荷を軽減し、塗装者の快適さを向上させます。
消火システムは壊滅的な損失に対する最後の防衛線です。自動乾燥化学システムは急激な温度上昇を検知し、炎が広がる前に抑制剤を展開します。手動プルステーションは、問題を発見した際に塗装業者に緊急停止の選択肢を提供します。システムが必要な時に機能するように、定期的な点検とメンテナンスが必要です。この点をケチってはいけません。保険会社は引受時にブース火災保護を厳しくチェックします。

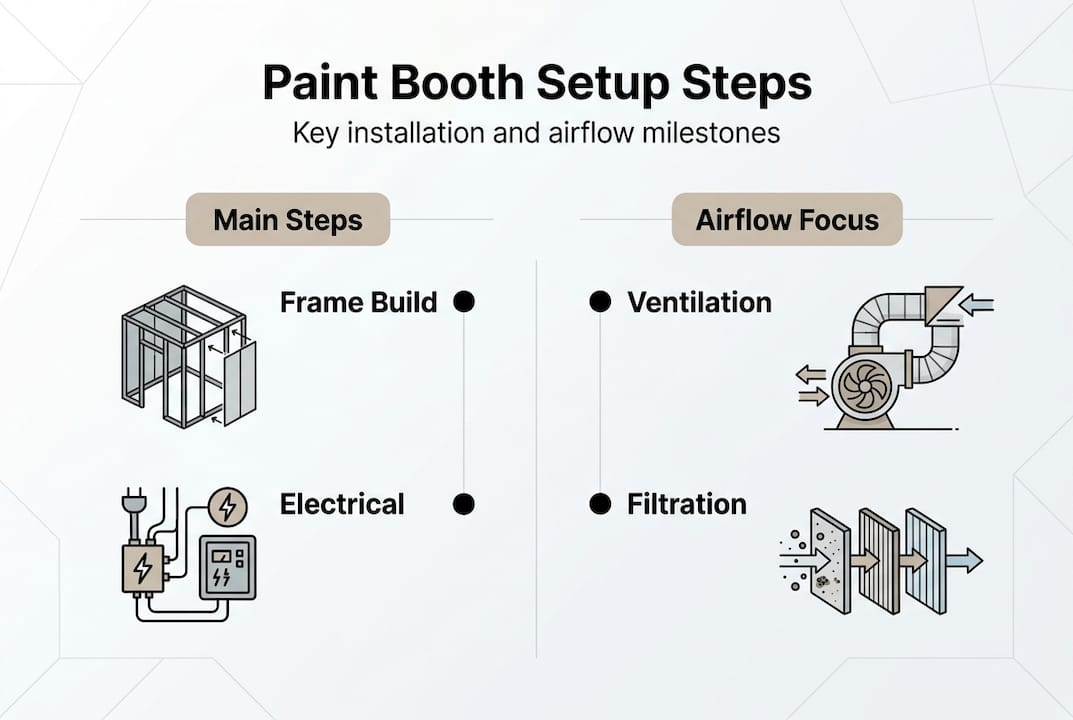

- ブースの重量に合ったシムとコンクリートアンカーを使ってベースフレームを水平にし、固定してください。
- 壁パネルを順番に設置し、すべての継ぎ目を承認されたシーラントで密封して空気の侵入を防ぎます。
- すべての電気部品を防爆器具や配管で設置し、接地してください。
- 振動隔離装置付きの排気ファンを取り付けて、建物内の騒音伝播を減らしましょう。
- 吸気フィルターと排気フィルターは気流方向に応じて設置し、フレームの適切な密閉を確実にしてください。
- 加熱要素とサーモスタットを接続し、最終試運転前に温度制御をテストします。
- 照明器具を適切な間隔で取り付けて、作業エリア全体に影がつきません。
- 消火システムの部品を設置し、作動機構が正しく機能しているか確認してください。
- 負荷条件下でブース全体を稼働させる前に、すべてのシステムを個別にテストしてください。
プロのコツ:設置時にすべての部品の位置と仕様を記録しましょう。この情報はメンテナンスのスケジュール調整、部品の発注、将来のトラブルシューティングに役立ちます。
「適切に設置されたブースは、最初の1年以内に再作業の削減、サイクルタイムの短縮、資材の無駄削減によって自らの利益をもたらします。セットアップ時に手を抜くことで、継続的な運用効率の低下により初期の節約分の何倍もの損失が失われます。」
ブースの運用期間中、安全を維持するための包括的なガイダンスをご希望の方は、チームと施設を守る実績のある スプレーブース安全ソリューション をご覧ください。
塗装ブースを最適でホコリのない状態に保ち、管理しましょう
日々の清掃ルーティンは、専門店と常に汚染問題に苦しむ店を区別します。毎日、床を掃除機で掃除し、タッククロスで壁を拭いて沈まったほこりを落とすことから始めましょう。粒子が溜まる角や段差に特に注意を払いましょう。スプレーガンやフルードラインに、使用中に剥がれ落ちる乾燥した塗料がないか点検してください。エアコンプレッサーの湿気トラップを清掃してください。空気管内の水分は、ほこり汚染のように見える仕上げの欠陥を引き起こします。
週ごとの気流チェックは、高価な塗装を台無しにする前に問題を発見します。試運転時に設定した基準値とマグネヘリックゲージの測定値を比較してください。フィルターに粒子が加圧されると圧力降下が増加し、気流速度が低下します。測定量がメーカー仕様を超えた場合は、カレンダーのスケジュールに記載されていてもフィルターのメンテナンスが必要です。スモークスティックを持ってブースの周囲を歩き、空気パターンが設計に合っているか確認し、デッドゾーンや逆流がないか注意してください。
フィルターの交換スケジュールは使用頻度によって異なりますが、一般的なガイドラインで軌道に乗ることができます。重いオーバースプレー負荷を扱う排気フィルターは、80〜100時間の運転ごとに交換が必要です。吸気システムを保護するプレフィルターは、中程度の使用量の工場では通常1〜2ヶ月持ちます。大量運転では、適切な空気の流れを維持するために週1回のプレフィルター交換が必要になることがあります。実際のフィルター寿命を追跡し、交換タイミングを最適化し、性能を犠牲にせずにコストを削減しましょう。
ワークフロー管理は異なるジョブ間の交差汚染を防ぎます。オーバースプレーの伝播を防ぐために、異なる色の部分同士の間に少なくとも3フィートの間隔を保ちましょう。トリコート作業は複数回のパスとブースでの長時間の作業が必要なため、一緒に行うのが良いです。ステージはブースの外に設置された専用ラックに完成させ、室内に置いて新しいオーバースプレーを集めるのを避けました。この簡単な分離管理により、ほとんどの汚染に関する苦情が排除されます。
仕上げサイクルのスケジュールを戦略的に組むことで、ブースの利用率を最大化しつつ品質を維持します。よく管理されたブースでは、1日に4〜6回の塗装サイクルを処理し、準備、塗布、フラッシュタイムを含みます。一日は明るい色から始め、色の汚染を減らすために暗い色に徐々に変えていきます。最も重要な作業は、気温や湿度が最も安定した午前中の中頃にスケジュールしましょう。日帰りの時間帯は、細かい変動を許容できる負担の少ない仕事に割り当てましょう。
必須のメンテナンス作業と頻度:
| 任務 | 頻度 | スキップした場合の影響 |
|---|---|---|
| 床を掃除し、壁を拭く | 日刊 | 湿った塗装にほこりが付着し、欠陥を引き起こします |
| 磁力圧の測定値を確認してください | 週刊 | 気流が仕様を下回るのは気づかれずに起きています |
| 排気フィルターを交換してください | 80〜100時間ごとに | 汚染と抽出の減少 |
| 吸気プリフィルターの交換 | 月ごとから隔月へ | 汚れた空気がブースに入り込み、仕上げの問題を引き起こします |
| スプレー機器の点検と清掃 | 各使用後に | 乾いた塗料の粒子が次の作業で汚染されます |
| 温度制御の校正 | 四半期刊 | 硬化や仕上げの品質が不安定です |
| 専門的なHVAC検査 | 毎年 | 予告なしの重大なシステム障害 |
温度や湿度の管理は、単にサーモスタットをセットして立ち去るだけでは、能動的な管理が必要です。塗料の粘度は温度によって変化し、霧化や流れに影響を与えます。高湿度は溶媒の蒸発を遅らせ、フラッシュ時間を延ばし、沈下リスクを高めます。低湿度は静電気を生み出し、新しく塗装した表面にほこりを引き寄せます。コンディションを継続的に監視し、理想的な範囲外の変動に対応するために技術を調整しましょう。
ドキュメント作成は面倒に思えるかもしれませんが、問題が起きたときに役立ちます。ログフィルターの変更、メンテナンス活動、異常な観察点は専用のブースジャーナルに記載します。塗料の使用状況、サイクルタイム、欠陥率を追跡し、危機に発展する前に傾向を特定しましょう。このデータは運用の最適化に役立ち、保険や規制上の疑問が生じた場合に適切なメンテナンスの証拠となります。
詳細な スプレーブースのメンテナンスガイド で高度な戦略を発見し、塗装 ブースの汚染防止 の実証済み技術を学び、仕上げを完璧に保ちましょう。
塗装ブースの表面をダストフリーフィルムで保護しましょう
完璧なメンテナンスがあっても、ブースの壁や床は過剰噴霧の蓄積でダメージを受けます。従来の清掃方法は強力な溶剤と長時間の作業が必要で、ブースをオフラインにしてしまうこともあります。Dust Free Filmの スプレーブース保護製品は 、時間を節約し、ブースの耐用年数を延ばす賢いアプローチを提供します。当社の多層静電フィルムは接着剤なしで壁や床に密着し、オーバースプレーを吸収してブース表面に接着する保護バリアを作り出します。
ブースをリフレッシュするときは、使用済みのフィルムを剥がして数分で新しい層を塗るだけで済みます。特許取得済みディスペンサーシステムは毎回気泡のない使用を保証し、耐熱性・静電気のない構造は、アクティブスプレーブース内の厳しい環境にも耐えられます。施設管理者は、当社の スプレーブース床保護 および 壁保護 ソリューションがダウンタイムと清掃コストを削減しつつ、仕上げに必要なほこりのない環境を維持することを高く評価しています。ヨーロッパの製造基準やカスタム構成が、あなたの大量生産を支える仕組みを探ってみましょう。
